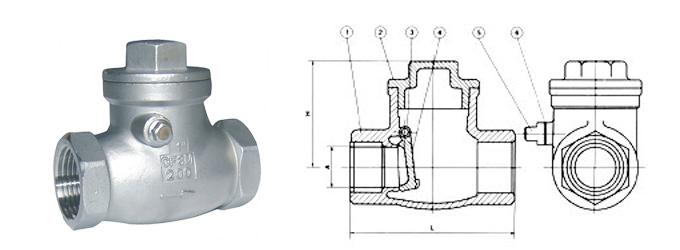

產品名稱：H14W絲口旋啟式止回閥
產品標簽：止回閥,絲口旋啟式止回閥
更新時間：2019/5/26 10:32:18
上一個產品： HH44X/T/H微阻緩閉止回閥
下一個產品：HQ44X微阻球形止回閥
在線客服：
在線訂購：在線訂購
產品詳情
設計與制造 |
結構長度 |
壓力-溫度等級 |
連接法蘭 |
試驗與檢驗 |
GB12236 |
GB12221 |
GB9131 |
JB/T74-94 |
JB/T9092-1999 |
H14W絲口旋啟式止回閥主要技術參數
公稱壓力 |
試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
||||
強度試驗 |
密封試驗 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
||
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介質 |
2.5 |
3.8 |
2.8 |
|||||
4.0 |
6.0 |
4.4 |
|||||
6.4 |
9.6 |
7.1 |
|||||
10.0 |
15.0 |
11.0 |
- |
||||
16.0 |
24.0 |
17.6 |
|||||
25.0 |
37.5 |
27.5 |
|||||
H14W絲口旋啟式止回閥主要零件材料
零件名稱 |
材料編號 |
|||
閥 體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
閥 蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
閥 瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
搖 桿 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
閥 座 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
銷 軸 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封環、墊片 |
包覆墊 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
H14W絲口旋啟式止回閥主要外形尺寸
公稱壓力 |
公稱直徑 |
主要外形尺寸及連接尺寸 |
重量 |
|||||||
L |
D |
D1 |
D2 |
b-f |
z-d |
D3 |
H |
|||
1.6 |
25 |
160 |
115 |
85 |
65 |
16-2 |
4--14 |
140 |
130 |
14 |
32 |
180 |
135 |
100 |
78 |
16-2 |
4--18 |
150 |
140 |
16 |
|
40 |
200 |
145 |
110 |
85 |
16-2 |
4--18 |
160 |
150 |
18 |
|
50 |
230 |
160 |
125 |
100 |
16-2 |
4--18 |
185 |
160 |
22 |
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4--18 |
215 |
177 |
26 |
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
235 |
187 |
33 |
|
100 |
3540 |
215 |
180 |
155 |
20-3 |
8-18 |
255 |
202 |
39 |
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
285 |
227 |
57 |
|
150 |
480 |
280 |
240 |
210 |
24--3 |
8-23 |
330 |
263 |
80 |
|
200 |
550 |
335 |
295 |
265 |
26-3 |
12-23 |
385 |
293 |
95 |
|
250 |
650 |
405 |
355 |
320 |
30-3 |
12-25 |
455 |
330 |
175 |
|
300 |
750 |
460 |
410 |
375 |
30-4 |
12-25 |
515 |
382 |
260 |
|
350 |
850 |
520 |
470 |
435 |
34--3 |
16-25 |
545 |
430 |
360 |
|
400 |
950 |
580 |
525 |
485 |
36-4 |
16-30 |
600 |
480 |
496 |
|
500 |
1150 |
705 |
650 |
608 |
44--4 |
20-34 |
730 |
560 |
588 |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
