產品名稱：HC42X/T/H靜音止回閥
產品標簽：止回閥,靜音止回閥
更新時間：2019/5/26 12:19:15
上一個產品： DH44Y低溫旋啟式止回閥
下一個產品：H74X對夾圓片式止回閥
在線客服：
在線訂購：在線訂購
產品詳情
HC42X/T/H靜音止回閥產品概述：
HC42X、HC42T、HC42H 型 PN10~PN25 靜音止回閥適用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
HC42X/T/H靜音止回閥產品特點
HC42X、HC42T、HC42H 型 PN10~PN25 靜音止回閥內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
HC42X/T/H靜音止回閥主要零部件材料
零件名稱 |
材料 |
閥體 |
鑄鐵、球墨鑄鐵、碳鋼 |
導流體 |
鑄鐵、球墨鑄鐵、碳鋼 |
閥座 |
青銅、鉻不銹鋼 |
閥瓣 |
青銅、鉻不銹鋼 |
軸 |
青銅、鉻不銹鋼 |
彈簧 |
不銹鋼 |

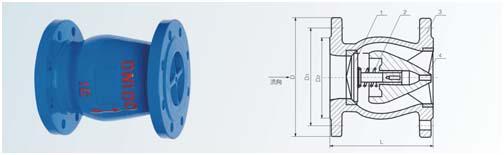

HC42X/T/H靜音止回閥主要外形尺寸
型號 |
公稱通徑 |
D1 |
D2 |
D3 |
N-ΦD |
L |
||||
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|||
HC42X HC42T HC42H |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
||
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
|||
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
|||
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
|||
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
|||
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
||
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
||
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
||
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
||
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
||
DN1200 |
|
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
||
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
