產品名稱:D971J電動全襯膠蝶閥
產品標簽:蝶閥,電動全襯膠蝶閥
更新時間:2019/5/30 10:48:48
上一個產品: D943H電動法蘭式彈性硬密封蝶閥
下一個產品:D971X/F不銹鋼電動蝶閥
在線訂購:在線訂購
產品詳情
| 公稱通徑 | DN(mm) | 50~2000 | ||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
D971J電動全襯膠蝶閥主要零件材質
| 零件名稱 | 材料 |
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |

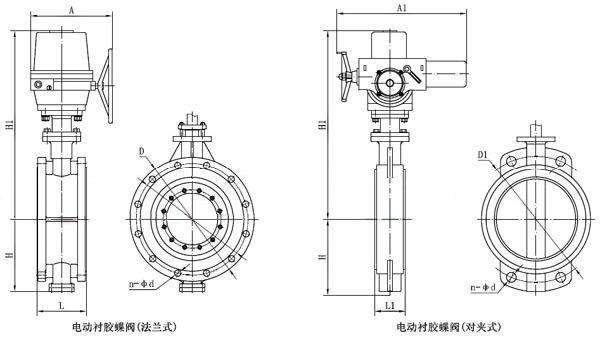

D971J電動全襯膠蝶閥主要外形尺寸
電動對夾式蝶閥外形尺寸
| 公稱通徑DN | L | H1 | H | D1 | Z-φd | D |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 |
| 80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 |
| 200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 |
電動法蘭式蝶閥外形尺寸
| 公稱通徑DN | L | H1 | H | D1 | Z-φd | D |
| 50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 |
| 65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 |
| 80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 |
| 100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 |
| 125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 |
| 150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 |
| 200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 |
| 250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 |
| 300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 |
| 350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 |
| 400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 |
|  |
注:以上的產品介紹,參數,圖片,數據僅用于參考,如果需更準確的資料請咨詢公司技術服務熱線:18117208829
