產品名稱:DGL41H德標Y型過濾器
產品標簽:過濾器,德標Y型過濾器
更新時間:2019/5/11 17:19:17
上一個產品: GL41H美標Y型過濾器
下一個產品:SRB不銹鋼直通籃式過濾器
在線訂購:在線訂購
產品詳情
德標Y型過濾器產品概述:
德標Y型過濾器是輸送介質的管道系統不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。
德標Y型過濾器要根據用戶需要設置過濾網的目數,一般通水網為18-30目,通氣網為40-100目,通油網為100-480目。
德標Y型過濾器主要零部件材料表:
| 閥體/閥蓋 | 濾網 | 螺栓 | 螺母 | 螺塞 | 墊片 |
| GG25 | 304 | B7 | 2H | 304 | 石墨+304 |
| WCB | 304 | B7 | 2H | 304 | 石墨+304 |
| CF8 | 304 | B8 | 8 | 304 | 石墨+304 |
| CF8M | 304 | B8 | 8 | 304 | 石墨+304 |
德標Y型過濾器主要技術規范:
制造標準:DIN EN13709-2003
結構長度:DIN EN1092-1:2002
法蘭標準:DN EN 588-1:1995
試驗標準:DIN EN12266:2003
德標Y型過濾器主要性能規范表:
| 公稱壓力(MPa) | 殼體試驗壓力(Mpa) | 密封壓力試驗(Mpa) | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.76 | HT:-10~300℃ CS:-29~450℃ SS:-59~540℃ | 水 蒸汽 油品 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
德標Y型過濾器主要外形尺寸表:
| 尺寸 | 公稱通徑DN(mm) | ||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L | PN1.6MPa | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| PN2.5MPa | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |
| PN4.0MPa | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |
| H | PN1.6MPa | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 |
| PN2.5MPa | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | |
| PN4.0MPa | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | |

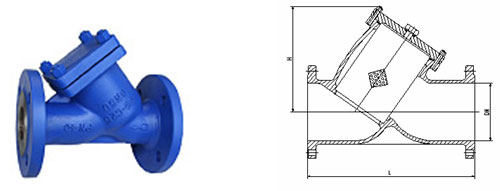

德標Y型過濾器主要結構圖:
|  |
