產品名稱：GL41F46襯氟Y型過濾器
產品標簽：過濾器,襯氟Y型過濾器
更新時間：2019/5/11 16:24:14
上一個產品： YSTF Y型拉桿伸縮過濾器
下一個產品：SBY泵用Y型過濾器
在線客服：
在線訂購：在線訂購
產品詳情
GL41F46襯氟Y型過濾器產品概述
GL41F46襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2�？筛鶕橘|相應配置。由于過濾器
內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。
GL41F46襯氟Y型過濾器法蘭尺寸
法蘭尺寸PN1.0MPa按GB9115.8-88標準
法蘭尺寸PN1.6MPa按GB9113.3-88標準
法蘭尺寸PN2.5MPa按GB9113.4-88標準
GL41F46襯氟Y型過濾器規格型號
公稱壓力：1.0～2.5MPa
公稱通徑：20～450mm。
GL41F46襯氟Y型過濾器主要零材料表
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
Z |
C |
||
1 |
閥體、閥蓋 |
HT250/A126 |
WCB/A216WCB |
2 |
過濾網 |
PTFE(F4) |
|
3 |
螺栓/螺母 |
35/45、A193B7/A194 |
|
4 |
襯里層 |
FEP(F46)PCTFE(F3) |
|

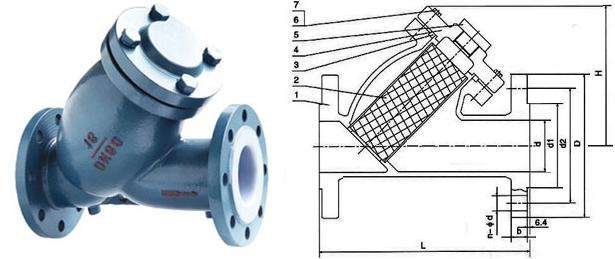

主要連接尺寸及重量
公稱通徑 |
GL41F46-10/16/25型過濾器 |
||||||||||
DN |
NPS |
L |
D |
D1 |
D2 |
b |
f |
H1 |
H |
Z-φd |
重量(kg) |
PNl.0～2.5(MPa) |
|||||||||||
20 |
3/4 |
150 |
105 |
75 |
55 |
16 |
2 |
70 |
122 |
4-14 |
3.3 |
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
78 |
135 |
4-14 |
4.2 |
32 |
11/4 |
190 |
135 |
100 |
78 |
18 |
2 |
86 |
154 |
4-18 |
6.6 |
40 |
11/2 |
200 |
145 |
110 |
85 |
18 |
3 |
92 |
164 |
4-18 |
7.3 |
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
102 |
182 |
4-18 |
12 |
65 |
21/2 |
250 |
180 |
145 |
120 |
20 |
3 |
115 |
205 |
4-18 |
16 |
80 |
3 |
280 |
195 |
160 |
135 |
22 |
3 |
135 |
232 |
8-18 |
23 |
100 |
4 |
320 |
215 |
180 |
155 |
24 |
3 |
156 |
263 |
8-18 |
32 |
125 |
5 |
400 |
245 |
21O |
185 |
26 |
3 |
248 |
370 |
8-18 |
39 |
150 |
6 |
500 |
280 |
240 |
210 |
28 |
3 |
285 |
425 |
8-23 |
52 |
200 |
8 |
600 |
335 |
295 |
265 |
30 |
3 |
362 |
530 |
8-23 |
89 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
