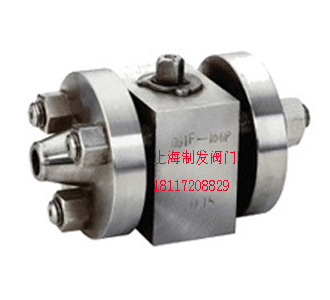

Q61Y焊接式高壓硬密封球閥

產品名稱:Q61Y焊接式高壓硬密封球閥

產品標簽:球閥,焊接式高壓硬密封球閥

更新時間:2019/6/8 9:22:50

上一個產品: Q61F三片式活接對焊球閥

下一個產品:BQ340F雙偏心半球閥

在線客服:點擊這里給我發消息 點擊這里給我發消息

在線訂購:在線訂購



產品詳情

Q61Y焊接式高壓硬密封球閥產品概述:
    高壓焊接球閥Q61N所有部件均為鍛件,采用下裝式閥桿,設備倒密封結構,采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3,因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性,與金屬不相上下。

    1、耐高壓:壓力可達1.6Mpa-42Mpa ;Class:150-2500Lb
    2、耐高溫:該球閥的閥座完全采用了美標閘閥的結構,因此溫度由閥體材料來決定
    3、無摩擦:該球閥在開啟時利用二塊式球體的優點,先水平收攏瞬間脫離閥座,然后再旋轉90度全開。

Q61Y焊接式高壓硬密封球閥主要零件材料

零件名稱 閥體 法蘭 閥座閥桿、球 密封圈 雙頭螺栓 O形圈
材料 45 35 2Crl3 尼龍 1010 35CrMO 丁晴橡膠

Q61Y焊接式高壓硬密封球閥主要性能規范

型號 Q41N-160 Q41N-320 Q61N-160 Q61N-320
公稱壓力 PN(Mpa) 16.0 32.0 16.0 32.0
試驗壓力
(Mpa)
殼體 24.0 48.O 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(氣) 0.6
適用溫度 -40~80
適用介質 水、油品、氦、氫、氨等

Q61Y焊接式高壓硬密封球閥主要外形尺

型號 公稱通徑 DN(mm) L L1 D D1 M D2 Z-φd b H LO 重量
(kg)
Q41N-160   210 52 95 60 M24×2 18 3-18 20 77 220 5
15 230 62 95 60 M24×2 20 3-18 20 85 220 6
20 240 73 105 68 M33×2 28 3-18 20 94 250 8
25 260 77 105 68 M33×2 28 3-18 22 100 250 10
32 300 100 115 80 M42×2 38 4-18 24 120 300 19
40 350 110 165 115 M52×2 48 6-26 30 150 400 26
50 400 130 165 115 M64×3 58 6-26 32 165 400 39
65 490 140 200 145 M80×3 74 6-29 40 180 500 53
80 580 150 225 170 M100×3 94 6-33 50 200 600 76
100 620 178 260 195 M125×4 115 6-36 60 245 800 130
Q41N-320 10 210 52 95 60 M24×2 18 3-18 20 77 220 5
150 230 62 105 68 M33×2 28 3-18 20 85 220 6.5
20 240 73 105 68 M33×2 28 3-18 20 94 250 8
25 260 77 115 80 M42×2 35 4-18 25 100 250 11
32 300 100 135 95 M48×2 41 4-22 30 120 300 21
40 350 110 165 115 M64×2 47 6-26 35 150 400 28
50 400 130 200 145 M80×3 70 6-29 40 165 450 41
65 490 140 225 170 M100×3 90 6-33 50 180 500 56
80 580 150 260 195 M125×4 112 6-36 55 200 600 79
100 620 178 300 235 M155×4 135 8-36 65 245 800 134


型號 公稱通徑DN(mm) 尺寸 重量 (kg)
L L1 D D1 H Lo 16.Mpa 32.0MPa
Q61N-160
Q61N-320
10 150 60 90 18 58 220 4 4.5
15 170 70 100 23 62 220 4.5 5
20 190 80 110 29 7S 250 6.5 7
25 205 95 115 36 80 250 8 9
32 230 110 150 43 96 300 16 18
40 260 120 170 49 111 400 22.5 24
50 330 140 200 61 128 400 35 38
65 360 150 225 80 180 500 48 52
80 380 160 270 105 200 600 67 72
100 430 188 320 118 245 800 116 124

​注:以上的產品介紹,參數,圖片,數據僅用于參考,如果需更準確的資料請咨詢公司技術服務熱線:18117208829
