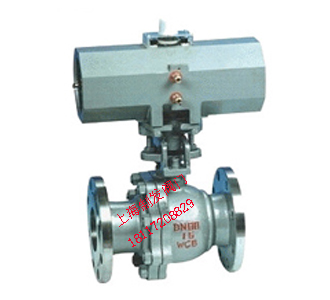

產品名稱:Q641F氣動法蘭球閥
產品標簽:球閥,氣動法蘭球閥
更新時間:2019/6/6 9:21:23
上一個產品: Q41N/F液化氣天然氣專用球閥
下一個產品:Q671F氣動對夾式球閥
在線訂購:在線訂購
產品詳情
| 公稱通徑mm | DN15-DN300 |
 | ||||||||||
| 材料代號 | C | P | R |
 | ||||||||
| 主要 | 閥體 | WCB | ZG1Cr18 | ZG1Cr18Ni |
 | |||||||
| 球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
 | ||||||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
 | ||||||||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 金屬密封 |
 | ||||||||||
| 填料 | 聚四氟乙烯 柔性石墨 |
 | ||||||||||
| 適用 | 適用 | 蒸汽、 | 硝酸類 | 醋酸類 |
 | |||||||
| 適用 | -28℃ - 300℃ |
 | ||||||||||
| 執行器 | 型號 | DA/SR系列、GTD/GTE系列、QGSY系列等 |
 | |||||||||
| 氣源 | 0.4-0.7MPa |
 | ||||||||||
| 試驗壓力 | 公稱壓力(Mpa) | 壓力級 | JIS(Mpa) | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |||
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | ||
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | ||
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

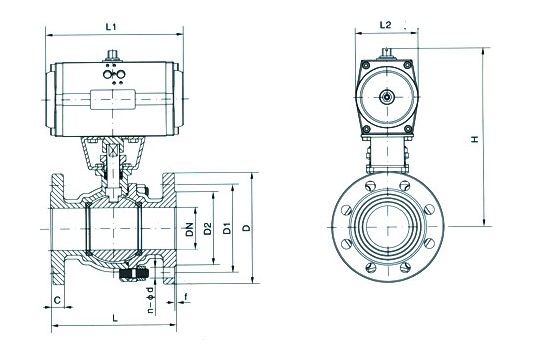

| 公稱通徑 | 尺 寸 | 執 行 器 型 號 | ||||||||||||||
| 1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
| L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可選配DA/SR、QGSY、 | |
| 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
| 20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
| 25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
| 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
| 40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
| 50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
| 65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
| 80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
| 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
| 125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
| 150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
| 200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 | |
|  |
